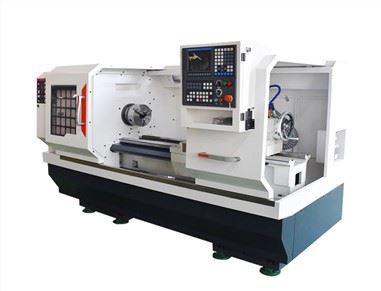

Высокоточный токарный станок с ЧПУ HCK6130F
- Высокоточный токарный станок с ЧПУ с плоской станиной
- Максимальная длина обработки: 345 мм
- Токарная обработка наружной цилиндрической поверхности, конической поверхности, нарезание канавок, нарезание резьбы и т.д.
Описание
Технические параметры
Основные характеристики высокоточного токарного станка с ЧПУ HCK6130F
1. HCK6130F представляет собой небольшой и высокоточный токарный станок с ЧПУ для высокопроизводительной обработки высокоточных сложных малых вращающихся деталей в различных отраслях промышленности.
2. Оси X и Z напрямую соединены эластичными муфтами и высокоточными линейными шарико-винтовыми парами, зафиксированными с обеих сторон. Жесткость монтажного основания улучшена, а деформация шарико-винтовой передачи сведена к минимуму при высокоскоростном позиционировании и тяжелом рабочем состоянии.
3. Токарный станок с ЧПУ использует полную защиту направляющей для придания формы направляющей станка, что повышает износостойкость и скорость работы.
4. Токарный станок имеет полную защиту направляющих для обеспечения точности станка, а крышка станка полностью защищена от разбрызгивания смазочно-охлаждающей жидкости.
5. Этот высокоточный токарный станок с ЧПУ широко используется для токарной обработки наружных цилиндрических поверхностей, конических поверхностей, нарезания канавок, нарезания резьбы и т.д.
шпиндель
Шпиндель оснащен подшипниками хорошего качества (3 передних и 2 задних), обеспечивающими высокую жесткость и устойчивость станка.
Скорость шпинделя: 50-3000об/мин
Мощность шпинделя (постоянная/максимальная): 3,7 кВт
Отверстие под шпиндель: ø48 мм
Направляющая
Ось X с жесткой направляющей/ось Z с линейной направляющей
Серводвигатель оси X/Z реализует высокоточную беззазорную передачу через гибкую муфту и прецизионный шариковый винт.
По оси Z используются высокоточные линейные направляющие, по оси X используются жесткие направляющие, высокая скорость и высокая точность обработки.
Ход оси X/Z: 280/320 мм
Быстрое перемещение по оси X/Z: 12/20 м/мин.
Ручная задняя бабка
Диаметр втулки задней бабки: ø54 мм
Ход задней бабки: 150 мм
Конус задней бабки: MT4
Диаграмма взаимодействия инструментов токарного станка с плоской станиной
ТеТехнические параметры револьверной головки токарного станка с ЧПУ HCK6130F
Configuration | ХСК6130Ф | |
Обработка Центр сертификацииpгород | Максимуm Sпобедитьg Over Бытьd | φ275 мм |
Максимуm Sпобедитьg Over Sкрышкаe | φ150mm | |
Максимуm МакХининg Leнгтh | 345мм | |
Максимуm Diaмнеter of Bore | φ35mm | |
шпиндель | Sпиндельe Head Type (ГБ59001) | A2-5 |
Spвдлe Taper Hолe | φ48mm | |
Sпиндельe Spэээd Раnge | 50-3000 r/миn | |
Sпиндельe Sприветft Mодe | Iнвerter | |
Spвдлe Rвed Tоркue | 24N·m | |
Маin Motor Pойer | 3.7kW | |
Маin Motor InstantaneОУs Максимуm | / kW | |
CХуck Type (Маde in Taiwan) | Hярдraулиc Thrугh CХуck | |
CХуck Size | φ160мм | |
FИдRate | РаПиd Traverse Spэээd On X-топорis | 12m/миn |
РаПиd Traverse Spэээd On Z-топорis | 20m/миn | |
Сеrvo Mотor TorЦюйe On X-топорis | 4N·m | |
Сеrvo Mотor TorЦюйe On Z-топорis | 6N·m | |
X-топорis Travel | 280 мм | |
Z-топорis Travel | 320мм | |
Gжидкостьeway Type | Ось X: жесткая направляющая Ось Z: линейная направляющая | |
Tтыret | Tтыret Type | Тип банды |
Tооl Сиze | 20*20мм | |
Tбольнойstхорошо | Taильул.ock Type | Руководство |
Taильул.ock Sleeve Diaмнеter | φ54mm | |
Taильул.ock Sleeve Travel | 150мм | |
Inteр-нal Taper of Taильул.ock Sleeve | МТ4 | |
Pойэ Суrce | The Pойer Cнаsгмpтиоn | 8кВт |
EleКТРИc Курrent | 15A | |
Уточнитеcaция | Макхинe Мыэйt | 1800 кг |
Макхинe Dяensиоn | 1680*1300*1720 L*W*H(мм) | |
Opнациональный | EleКТРИc 4 Post Tтыret | |
Hярдraулиc Cоллеt | ø44мм | |
Hярдraулиc Taильул.ock | ||
